Imagem Produto

SoundPLAN

O SoundPLAN é um software de modelagem acústica, voltado para estudos ambientais e de tratamento de fontes internas e externas, tais como fábricas, rodovias, ferrovias, aeroportos, fachada de edificações, máquinas industriais e otimização de barreira acústica.

O SoundPLAN é um software modular, que pode ser adquirido de acordo com sua necessidade e ampliado conforme o crescimento de seu negócio.

O software foi inicialmente desenvolvido para estudos de acústica, sendo posteriormente ampliado para o estudo de dispersão da poluição do ar.

Aplicações:

  • Licenciamento ambiental em suas diversas fases
  • Planejamento urbano
  • Estudo de tratamentos acústicos indoor e outdoor
  • Avaliação de impactos ambientais de pequenos, médios e grande portes
  • Implantação de plantas industriais e obras de relevância acústica
  • Otimização de barreiras acústicas

Mercado:

  • Consultores ambientais
  • Tratamento acústico de fontes ou ambientes
  • Centros de pesquisas
  • Secretarias de meio ambiente

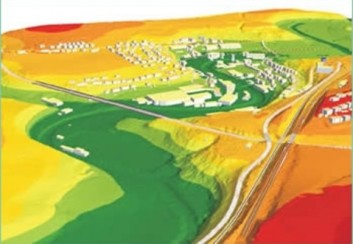

Foto 1: Criação do GNM (grid noise map)

Módulos de Propagação de Ruído

Geographical Database: Módulo de gerenciamento central de informações, para entrada, manipulação e armazenamento de dados. Onde são gerados os modelos de base para simulação. Trabalha com coordenadas 3D e permite visualização em plantas. Presente em todos os pacotes.

É possível cadastrar construções como rodovias, ferrovias, edificações, e ainda atribuir diferentes condições de operação que serão utilizadas em vários cenários da simulação.

Mais informações no site do fabricante

Industrial Noise Propagation: Módulo para inserção de fontes pontuais, lineares e de superfície para uso industrial. A biblioteca possui informações sobre várias máquinas utilizadas na construção civil, máquinas industriais com diversas capacidades de carga, materiais com coeficientes de absorção, perda de transmissão e diretividade da fonte, o que permite converter pressão sonora em potência sonora.

As fontes de podem ser modeladas com nível global, em bandas de oitava e em terça de oitava, com diretividade em 2D ou 3D, e variação de nível ao longo do dia (Time History)

O módulo padrão trabalha com a norma ISO 9613:1996, mas devido a sua arquitetura aberta e flexível, é possível configurar parâmetros de outras normas.

Normas técnicas suportadas pelo módulo:

  • VDI 2714 / 2720
  • WDI-Standard
  • Concawe
  • General Prediction Method
  • ÖAL 28
  • DIN 18005 Gewerbe: 1987-05
  • ISO 9613-2: 1996
  • Noise Allotment
  • ÖNORM ISO 9613-2-2008-07-01
  • HJ2.4-2009 (China)
  • Construction Noise (Hong Kong)
  • Nord 2000
  • TA-Lärm simplified procedure
  • Japan Industry Noise based on ASJ-Model 2003
  • ASJ CN-Model 2007
  • BS 5228
  • NF S 31-133 (2011-02)

 Mais informações no site do fabricante

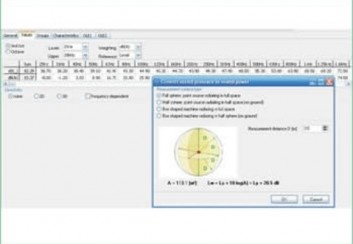

Foto 2: Entrada de dados da biblioteca



Road Noise Propagation: Módulo para simulação de estradas e pontes. O módulo permite dimensionar a potência acústica ou a pressão sonora de uma via de trânsito a partir das caraterísticas físicas, tais como: Volume de tráfego; percentual de veículos leves e pesados; tipo de pavimento; fluxo simples ou duplo; dimensões da via, velocidade; e permite diferença de fluxo por horário e por trecho de via. Também simula pontes e túneis. A limitação do módulo é que não permite inserção de fontes pontuais ou por área.

Normas técnicas suportadas pelo módulo:

  • Schall 03, Transrapid DIN 18005 Schiene; 1987-05, VBUSch (Alemanha)
  • ONR 305011,ONR 305011: 2008-11-15 (Áustria)
  • Nordic Rail Prediction Method (Kilde Rep. 130)
  • Calculation of Railway Noise: 1996 (Reino Unido)
  • Nordic Prediction Method for Trains (NMT); 1996
  • Nord 2000; Rail Traffic Noise
  • Japan Narrow-Gauge Railway based on ASJ 2008 (Japão)
  • SEMIBEL (Suiça)
  • RMR 2002 (União Europeia)
  • Russian Rail (Rússia)
  • Israeli Rail: 2996-09 (Israel)
  • NFS 31-133: 2007-02 (França)
  • FRA - HSGT; 2005 (EUA)

Mais informações no site do fabricante

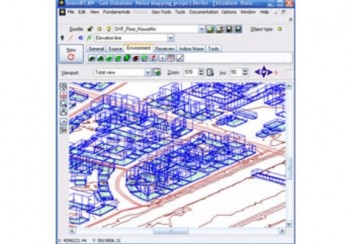

Foto 3: Entrada de dados do módulo Road

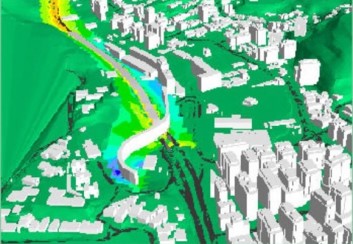

Foto 4: A via foi modelada com duas condições de operação ao longo do trajeto

Rail Noise Propagation: Módulo para inserção de ferroviária, a biblioteca possui as mesmas características do módulo de rodovias, com todas as características relevantes para o cálculo do ruído.

Normas técnicas suportadas pelo módulo:

  • Schall 03, Transrapid DIN 18005 Schiene; 1987-05, VBUSch (Alemanha)
  • ONR 305011,ONR 305011: 2008-11-15 (Áustria)
  • Nordic Rail Prediction Method (Kilde Rep. 130)
  • Calculation of Railway Noise: 1996 (Reino Unido)
  • Nordic Prediction Method for Trains (NMT); 1996
  • Nord 2000; Rail Traffic Noise
  • Japan Narrow-Gauge Railway based on ASJ 2008 (Japão)
  • SEMIBEL (Suiça)
  • RMR 2002 (União Europeia)
  • Russian Rail (Rússia)
  • Israeli Rail: 2996-09 (Israel)
  • NFS 31-133: 2007-02 (França)
  • FRA - HSGT; 2005 (EUA)
  • Japan Narrow-Gauge Railway based on ASJ 2008 (Japão)
  • SEMIBEL (Suiça)
  • RMR 2002 (União Europeia)
  • Russian Rail (Rússia)
  • Israeli Rail: 2996-09 (Israel)
  • NFS 31-133: 2007-02 (França)
  • FRA - HSGT; 2005 (EUA)



Indoor Factory Noise: Módulo de cálculo para propagação de ruído no interior de galpões e plantas utilizando a técnica "ray-tracing", (calcula as reflexão e transmissões entre o teto e o piso) gerando um modelo mais preciso.

Este módulo permite várias análises tais como:

  • Determinar locais onde o trabalhador precisa de protetor auricular (ruído acima de 85 dB(A)
  • Planejar a acústica de ambientes indoor
  • Conhecer a transmissão de ruído entre salas acopladas e / ou para o ambiente externo, compatibilizando a simulação indoor com a outdoor
  • Determinar o modo mais econômico para controle de ruído



Mais informações no site do fabricante

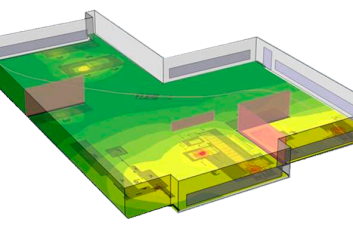

Foto 5: Propagação Indoor

Módulos Gráficos

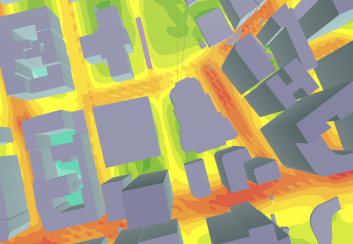

Grid Noise Map: Módulo básico residente em todos os pacotes, para gerar mapas de ruído, permite exportar plantas figuras em BMP, JPEG e outros.

Compara os resultados entre diferentes mapa de ruído e limites ambientais, e indica na mapa . Gera um mapa com os níveis em “dB” excedidos ao limite. Também permite comparar diferentes simulações para a mesma região, podendo, por exemplo, avaliar a eficiência de determinado tratamento acústico (tendo sido feitas antes simulações das duas situações - com e sem tratamento) Mais informações no site do fabricante

 Grid Cross Section Map: Módulo gráfico do mapa de ruído em uma seção transversal (corte). Mais informações no site do fabricante

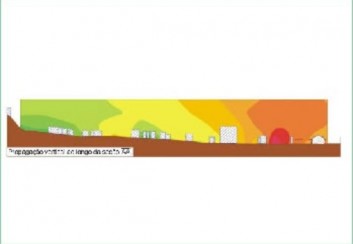

Foto 6: Distribuição de ruído em corte

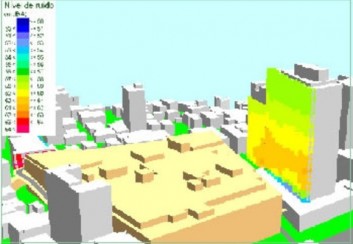

Foto 7: Distribuição de ruído na fachada do prédio apresentada em 3-D

 Facade Noise Map: Módulo gráfico para cálculo de ruído em fachadas de prédios.

Para mais informações

Cartograph: Módulo para edição avançada do layout, permite juntar várias vistas na mesma planta, inserir planilha de resultados possui biblioteca de símbolos, além de outras funções avançadas.

Permite importar a topografia do terreno direto do Google Earth.

Para mais informações



Módulos Especializados

Aircraft Noise Propagation: Módulo de propagação que, diferentemente de outros sistemas, permite calcular o ruído aeronáutico e somá-lo as demais fontes presentes na operação do aeroporto, tais como: o taxiamento de aeronaves, operações de run-up, unidades auxiliares de força, abastecimento, carga e descarga de bagagens, outras operações de pista, sistemas de ar condicionado dos prédios de apoio e o tráfego de veículos do entorno e assim apresentar num único mapa.

O ruído aeronáutico possui 3 modos de cálculo: A avaliação de receptores únicos; A geração direta de contornos de ruído específicos; e o Cálculo de mapas de ruído. Em todos estão disponíveis a documentação de cálculo e os Gráficos.

A biblioteca de aeronaves limitada, porém permite que sejam importado base de dados disponíveis e outras ferramentas. O módulo foi projetado de acordo com as seguintes especificações:



Foto 8: Operações de pouso
e decolagem com uso do SoudPLAN

Foto 9: Corredor de vôo do arquivo do radar

  • AzB /-L /-H /2007-05 /AzB strictDIN 45643 / DIN 45643 strict
  • DIN 45684-1:2006-09
  • Swiss Aircraft Noise Calculation
  • ECAC Doc 29 / Doc



Radar Tracks: Importa as as coordenadas das aeronaves a partir das informações obtidas do radar do aeroporto e monta através de interpolação as trajetórias de cada aeronave. Para mais informações

 Expert System Industrial Noise: Módulo avançado que permite uma melhor avaliação das fontes e receptores, funciona como uma extensão da planilha de resultados. Apresenta os resultados em diagramas de barras com espectro, distribuição ao longo de 24 h, perdas na propagação, e outros. Mostra a contribuição de cada fonte de ruído num receptor, facilitando muito a busca por ações eficazes no tratamento acústico. Permite o usuário utilizar diferentes critérios de avaliação dos níveis, como tempo de operação de máquinas e penalidade por tempo de exposição.

Para mais informações.

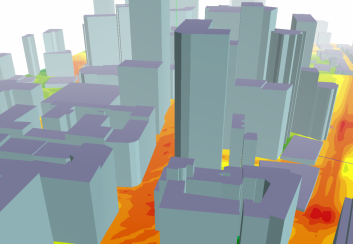

3D Graphics: Módulo gráfico aplicado a estruturas geométricas tridimensionais, permitindo checar elementos de projeto, tomar decisões e determinar posições de barreiras acústicas. E apresentar os mapas em 3D em forma sólida ou na forma de arames, também permite combinar mapas de fachada e corte na mesma planta 3D, desde que se tenha as opções habilitadas.

Para mais informações.



3D Graphics Animator: Cria filmes em AVI, a partir de uma sequencia da simulação, que pode ser desde um passeio virtual pela planta, geralmente em 3D (necessário o módulo 3D Graphics), como a variação da condição de ruído ao longo do tempo. Para mais informações.

Foto 10: Resultado em pespctiva

Ferramentas

Wall Design: Ferramenta para simulação, dimensionamento e otimização de barreiras acústicas, indispensável para os estudos de barreira, permite, por exemplo, dimensionar a altura adequada da barreira para atender um determinado critério acústico ambiental ou de conforto de um ou vários receptores. Para mais informações.

Windows Dimensioning: Módulo para estudo da interface indoor / outdoor, ferramenta no formato de folha de dados, para determinar a quantidade de ruído que transmitido do ambiente externo para o interno, e vice e versa. Permite avaliar as perdas por inserção e assim conhecer a necessidade de atenuação de ruído, também recomendável para quem trabalha com tratamento acústico.

Distributed Computing: Permite utilizar vários computadores em rede para executar cálculos em paralelo, apenas com a necessidade de uma única licença, acelerando assim o processo de simulação, sem que seja necessário máquinas mais potentes. Indicado para grandes áreas de simulação ou com muitos detalhes na simulação. Para mais informações.

Nota: Não é uma licença de rede, não permite rodar o SoundPLAN em várias máquinas.

Noise Mapping Toolbox (Módulo Novo): Ferramenta útil para cálculo de grandes mapas, permite dividir o projeto em “azulejos” de 1x1 Km ou 2x2 km. Com essa técnica, é possível simular grandes áreas com menos demanda de processador não há limite para a área a ser simulada. Por exemplo: Toda a rede de trens da Alemanha foi simulada num único projeto.

O Noise Mapping permite acesso a planilha de dados do SoundPLAN para processamento de GIS livre (Geograph Information System) para cálculo de habitantes e avaliação de custo / benefício das medidas mitigadoras Para mais informações.

Foto 11: Grande área de simulação dividida em tijolos

Análise simultânea de um ou mais ladrilhos

Building Acoustics (Módulo Novo): Módulo de acústica de edificações que avalia os níveis de ruído nas fachadas do prédio, calcula o índice de isolamento RW de janelas e a transmissão e o nível de ruído no interior dos quartos utilizando 5 diferentes métodos. Apresenta os resultados de forma gráfica e em tabela. Ideal para estudos da NBR 15.575.





Foto 12: Janela do Módulo de configuração do módulo Building Acoustics

Noise Allotment: (Alocação de ruído) ajuda consultores a designar contingentes de ruído à parcelas que serão definidas como áreas industriais. O objetivo é maximizar a alocação de ruído para cada parcela sem infringir o limites de ruído da parcela vizinha.

DXF Import/Export: Utilitário para importar e exportar arquivos tipo *.dxf, compatível com CAD.

ArcView Shapefile: Interface possibilita a importação de arquivos "Shape File Format" de sistemas como Arlnto e ArcView.

TNM Interface : Permite importar e exportar dados do SoundPLAN para o software TNM 2.5 e vice versa (O TNM é requisito para apresentação de estudo aeronáuticos nos EUA), esse módulo não é necessário no Brasil.

Manutenção

A manutenção permite que o Cliente receba as novas versões do SoundPLAN mantendo sua licença com a tecnologia mais atual. E novos módulos só podem ser implementados com a licença de manutenção válida.

O SoundPLAN Essetial não possui contrato de manutenção, a versão adquirida não é atualizada.

Informações Adicionais

As fotos apresentadas ao longo do documento são meras ilustrações, e seus resultados não podem ser levados em consideração em questões práticas

A linguagem do software e manuais de referência foram elaborados em inglês (americano), espanhol e português (PT) , e não existe ainda previsão para que a documentação seja traduzida para o português (BR).

Saídas Gráficas

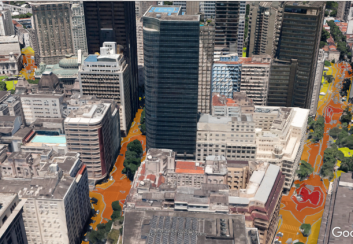

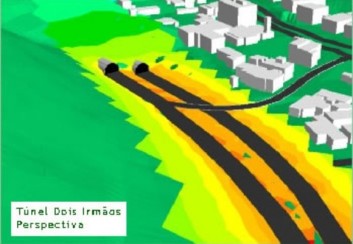

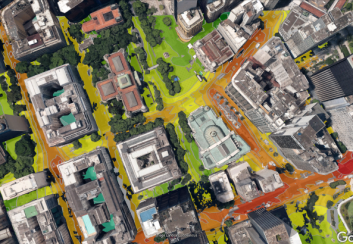

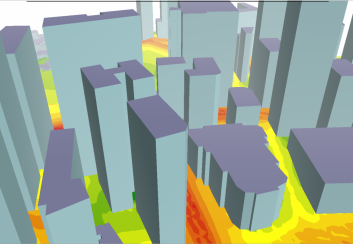

O SoundPLAN permite gerar mapas de ruído em planta, corte, 3D, filmes animados de passeio pela planta e de variação do ruído com o horário. Também é possível numa mesma planta misturar diferentes vistas.

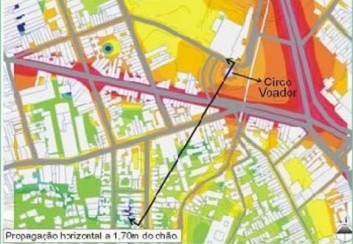

Ex1 Vista superior e perspectiva
Ex2 Corte e perspectiva
Ex3 Planta e corte

Impacto Acústico

O mapa impacto acústico, corresponde ao acréscimo de ruído que uma fonte ou empreendimento acrescenta numa região (subtração do ruído da fonte pelo ruído ambiente).

Ex5
Acréscimo de ruído do empreendimento no ambiente

Limite Ambiental

Permite comparar os níveis de ruído produzido pelo empreendimento com os limites ambientais, que podem variar por região e por horário.

Tabela indicadora de contribuição de ruído

É possível marcar pontos de controle na planta (receptores) e conhecer a contribuição de ruído de cada fonte. Esse processo ajuda na seleção das principais fontes de ruído a serem tratadas e no tipo de tratamento acústico a ser aplicado em cada fonte.

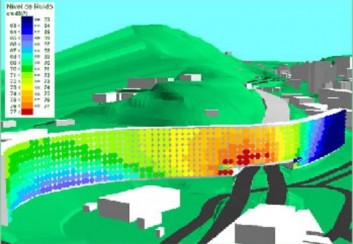

Otimização de barreira acústica

O software determina o perfil ótimo para atender a uma determinada condição acústica. Calcula o efeito de barreiras curvas. Determina o desempenho de uma barreira considerando os efeitos de difração, reflexão e absorção.

Ex8
Estudo de locação da barreira acústica

Configuração do Cenário da Simulação

O SoundPLAN sempre modela a região da simulação em 3D, mesmo que saída final dos resultados seja em planta ou corte.

Ex9
Módulo de desenho do terreno
Ex9
Módulo de desenho do terreno

As fontes de ruído são modeladas em banda de 1/3 de oitava, ou nível global, considera da direcionalidade da fonte e permite diferenças de nível por horários.

Ex10
Configuração de uma fonte
Ex10
Direcionalidade da Fonte

Considera na simulação direção típica de ventos, pressão atmosférica e dúvida.

Ex11

Tabela Comparativa de Funções entre o SoundPLAN x SoundPLAN Essential

CaracterísticasSoundPLANSoundPLAN Essential
Software Modular
Área e situações ilimitadas
Interface para arquivo DXF (CAD), SHF (Shape File) e GIS (Sistema
Georreferenciado) para construção do modelo
Interface com o Google Earth
Importa de coordenadas e atributos
Filtro de altura para importação de modelo e pós processado
Ruído de rodovia, ferrovia, indústria e estacionamentos
Prédios industriais com geração automática de fontes no interior
Simples frequência, banda de oitava, terça de oitava para ruído industrial
Histórico no tempo de fontes com variação por horas
Diretividade 2D, 2D rotacional e 3D
Biblioteca de fontes

NOVO

Biblioteca de materiais com propriedades de transmissão e reflexão
Funções de edição de dados de alto nível
Cálculo dinâmico de alta performance
Cálculos segmentados para CPUs de vários núcleos
Cálculo de mapa em múltiplos Pcs (Computação distribuída)
Cálculo em planilha, livro de dados e etc
Otimização de barreira acústica
Cálculo de receptor simples
Mapa de fachada
Mapas de ruído com grid
Mapa por interpolação de pontos
Mapa de corte transversal
Modelagem de ambiente indoor
Acústica de Salas em ambiente externo

NOVO

Planilha de cálculo com interpretação de fórmulas
Documentação das fontes em formato tabular
Documentação dos resultados em formato tabular
Seleção de cores, contorno e escala livres
Configuração das propriedade dos objetos (rodovias, construções,escala)
Comparação e subtração entre mapas e limites ambientais. (Ideal para
traçar mapa de violação e acréscimo de ruído por inclusão de fonte)
Melhoria nos gráfico de cartografia (padrões próprios, gráficos múltiplos,...)
Visualização 3D do modelo
Módulo de saída 3D, Animação, função max-level para animação com trens
Sistema especialista para otimização de fontes industrias
Módulo aeroportuário
Interface com radar aeronáutico
Módulo de poluição atmosférica
Compatível com o software TNM (Necessário para estudo aeroportuário nos EUA)
  • Apresentação de mapas de ruído na vista superior, em cortes, sobre a fachada de edificações, em 3-D e animação.
  • Várias vistas (vista superior, corte e perspectiva) e diferentes cenários (com e sem mitigação por exemplo) podem ser emitidas na mesma planta
  • Não há limite para área, o número de fonte e receptores
  • Comparação de múltiplos cenários, com alternativas de tratamento acústico e com limites ambientais com variação de horário.
  • Biblioteca de fontes de ruído e de materiais, que pode ser alterada ou criada, com resultados por banda de oitava, nível global, coeficiente de absorção, transmissão, emissão e diretividade.
  • Resultados organizados na forma de folha de dados, facilitando a gestão do projeto.
  • Em cada receptor, a apresentação do ranqueamento de fonte emissora com as respectivas contribuições organizada na forma de planilha de dados, informação ideal para o estudo de tratamento acústico.
  • Propagação indoor com interface para transmissão outdoor.
  • Dimensionamento e otimização de barreiras acústicas curvas ou perfis complexos.
  • Gerenciamento de dados ambientais, como pressão atmosférica, biblioteca para dos ventos.
  • Módulo aeronáutico com integração aos demais módulos ambientais, permitindo uma completa análise aeroportuária e link com o sistema de radar.
  • Importa plantas em DXF, Google Earth (necessário módulo Cartograph), Arcview e imagens, com saída gráfica em (JPG, PNG, BMP, DXF e outas).
  • Reconhece a topografia do terreno do Google Earth (necessário módulo Cartograph)
  • Função Tiling (ladrilho) que divide o mapa em quadrantes, permitindo selecionar área da simulação, agilizando o processo de estudo de medidas mitigadoras por exemplo
  • Computação distribuída, com uma única licença é possível utilizar várias máquinas em rede na etapa de simulação e assim agilizar o cálculo e/ou utilizar máquinas menos sofisticadas.
  • Software nativo em 64 Bits, que se traduz em maior performance e velocidade de cálculo dos mapas, mas permite trabalhar em 32 Bits.
  • Maior número de usuários pelo mundo, com mais de 20 anos de experiência, atende a mais de 50 normas técnicas acústicas e possui certificação ISO 9000.

A SoundPLAN possui certificação ISO 9001 para o desenvolvimento e comercialização do software

  • Novo módulo de conexão com o Google Maps, OpenStreetMap, com reconhecimento de edificações e vias de trânsito
  • Caixa de diálogo harmonizada para diferentes tipos de fonte, com novo editor para os prédios
  • Industriais e novas legendas, facilitando a interface com o usuário
  • Cálculo indoor baseado no método de partícula
  • Tabela de resultados em planilhas e gráficos
  • DGM com cores para os fluxos contínuos
  • Atualização de versão sem necessidade de intervenção do usuário
  • Importação usando diferentes sistemas coordenadas e transformação em um novo arquivo com sistema único
  • Interpolação de área variável de acordo com a densidade do local, o que se traduz num modelo menos complexo, mas sem perda de resolução

SoundPLAN Essential

Versão compacta do SoundPLAN, indicada para pequenos e médios projetos. Permite a análise de um único cenário por projeto. Inclui os módulos de propagação para ruído rodoviário, ferroviário, industrial e o módulo de saída gráfica em planta. Não há limitação para a quantidade de fontes nem para a área simulada.

O Essential é um pacote completo que não depende de módulos adicionais, importa plantas de arquivos DXF (CAD), SHP (Shape File) e GIS (Sistemas de Informações Geográficas).

Um projeto iniciado pelo Soundplan Essential pode ser processado no Soundplan normal. Confira as diferenças em SoundPLAN e o SoundPLAN Essential.

Limitações:

  • Não permite a inclusão de módulos adicionais.
  • Não realiza a comparação de multi-cenários (módulo de cartografia)
  • Não possui os módulos aeronáutico, indoor e de dispersão de poluentes atmosféricos
  • Não apresenta mapas em corte, fachada de prédios, 3D e animação
  • Não permite introduzir a diretividade da fonte
  • Não realiza otimização de barreira acústica
  • Não permite processamento dos mapas em rede
  • Não possui contrato de manutenção para renovação de licença
  • O custo de treinamento não está incluso

Vídeos



Downloads



Dicas e Ofertas


50% de desconto para universidade

A SoundPLAN concede desconto de 50% para aquisição e atualização para as licenças de uso exclusivamente acadêmico.

50% para trocar seu software

Os usuários de outros softwares de simulação que tenham a intenção de mudar para o SoundPLAN terão o benefício de 50% na aquisição da licença.


Solicite um orçamento


Você é humano?
