SoundPLAN Essential

Versão compacta do SoundPLAN, indicada para pequenos e médios projetos e funciona como excelente versão de entrada para novos usuários, com uma interface leve e intuitiva.

Na versão básica inclui os módulos de propagação de ruído rodoviário, ferroviário, industrial e o módulo de saída gráfica em planta. Como opcional, possui o módulo de Build Acousctics, que apresenta o R´w requerido para fachadas



Destaque:

  • Sem limitações de fontes emissoras, receptores e objetos

  • Apresenta os resultados da fachada na forma de tabela

  • Importa topologia a partir do Google Maps

  • Não apresenta mapas em corte, fachada de prédios, 3D e animação

  • Não realiza a comparação de multicenários (módulo de cartografia)

  • Não possui os módulos aeronáutico, indoor e de dispersão de poluentes atmosféricos

  • Não permite introduzir a diretividade da fonte

  • Realiza calculo de barreira acústica, mas não  otimiza de perfil

  • Não permite processamento dos mapas em rede

  • Documentação padronizada na forma de tabela e saída gráfica.

  • Permite adicionar o módulo de Building Acoustic ou migrar para o SoundPLAN convencional

  • Possui contrato de manutenção e renovação de licença (pequenas atualizações são gratuitas)

  • O custo de treinamento não está incluso



Compatível com arquivos DXF (CAD), SHP (Shape File), GIS (Sistemas de Informações Geográficas) e OpenStreetMap (Google). Não há limitação do número de fontes nem área simulada. Permite a análise de um cenário por projeto. Possui documentação padronizada e de fácil compreensão que pode ser usada como documento de referência do projeto.

É oferecido atualização on-line gratuita para pequenas atualizações do software, é previsto cobrança apenas nas maiores atualizações, que são indicadas pela mudança de versão.

Um projeto iniciado pelo Soundplan Essential pode ser processado no Soundplan normal. Confira as diferenças em SoundPLAN e o SoundPLAN Essential.



Comparativo entre o SoundPLAN x SoundPLAN essential

Características

SoundPLAN

SoundPLAN Essential

Software Modular

NOVO

Área e situações ilimitadas
Interface para arquivo DXF (CAD), SHF (Shape File) e GIS (Sistema
Georreferenciado) para construção do modelo


Interface com o Google Earth, Google Maps e OpenStreetMap

NOVO

Interface com o CityGML
Filtro importação de elevação
Importa de coordenadas e atributos
Ferramenta de ajuste de geometria (duplicar, ordenar e outas)
Ferramento para otimização de grandes mapas
Filtro para reconhecimento de objeto dos dados importados
Ruído de rodovia, ferrovia, indústria e estacionamentos
Prédios industriais com geração automática de fontes no interior
Simples frequência, banda de oitava, terça de oitava para ruído industrial
Histórico no tempo de fontes com variação por horas
Diretividade 2D, 2D rotacional e 3D
Biblioteca de fontes com emissão em banda de frequência

NOVO

Biblioteca de materiais com propriedades de transmissão e reflexão
Funções de edição de dados de alto nível, como a combinação de área e aterro
Cálculos segmentados para CPUs de vários núcleos
Cálculo de mapa em múltiplos Pcs (Computação distribuída)
Cálculo em planilha, livro de dados e etc
Cálculo de barreira acústica
Otimização de barreira acústica
Cálculo de receptor simples
Mapa de fachada
Cálculo da redução sonora em fachada

NOVO

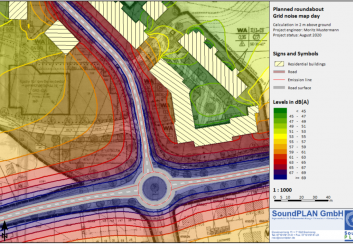

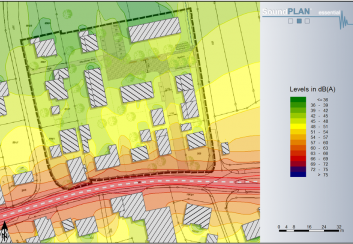

Mapas de ruído com grid
Mapa por interpolação de pontos
Mapa de corte transversal
Modelagem de ambiente indoor
Cálculo dos parâmetros room acustic (STI, RT-60)

NOVO

Acústica de Salas em ambiente externo

NOVO

Planilha de cálculo com interpretação de fórmulas
Documentação das fontes em formato tabular

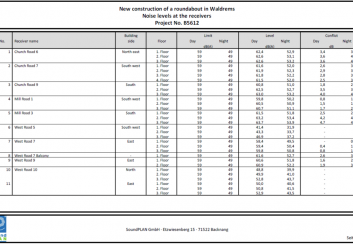

Documentação dos resultados em formato tabular
Seleção de cores, contorno e escala livres
Configuração das propriedades dos objetos (rodovias, construções, escala)
Comparação e subtração entre mapas e limites ambientais. (Ideal para traçar mapa de violação e acréscimo de ruído por inclusão de fonte)
Melhoria nos gráficos de cartografia (padrões próprios, gráficos múltiplos,...)

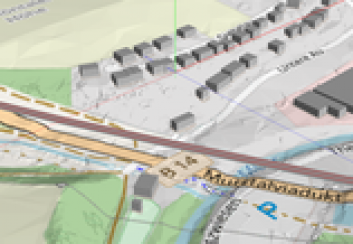

Visualização 3D do modelo
Módulo de saída 3D, Animação, função max-level para animação com trens
Sistema especialista para otimização de fontes industriais
Módulo aeroportuário
Interface com radar aeronáutico
Módulo de poluição atmosférica
Compatível com o software TNM (Necessário para estudo aeroportuário nos EUA)
